动态加速系统

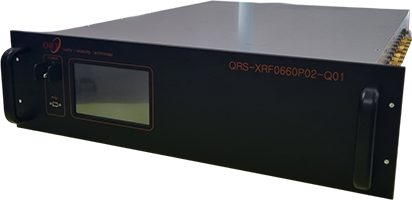

RF 信号生成单元 (RGU 5 Units)
• 8CH, 19" 机架 (3U)
• RF 频率范围: Sub-6 0.6~6.0 GHz, mmWave 27~32 GHz
• RF 输出功率：Up to+33 dBm
• 动态工作范围：25dB
• RF 谐波：≤-25dBc
• RF Mode：CW, Pulsed (可选)

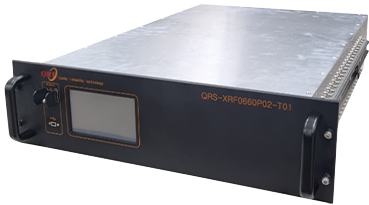

RF 监测单元 (RDU 1 Units)
• 40CH, 19" 机架 (3U)
• RF 频率范围: Sub-6 0.6~6.0 GHz，毫米波 27~32 GHz
• RF 输入大小: Up to +43 dBm
• 监测范围: 30dB
• 监测精度: ±0.3 dB

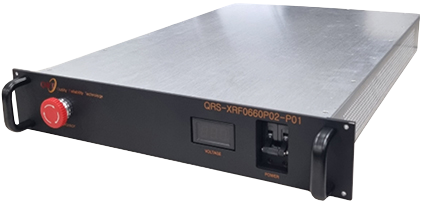

电源供应单元
• 电源供应：220 Vac, 30 A, 50/60 Hz
• 最大功率：6 kw
静态加速系统

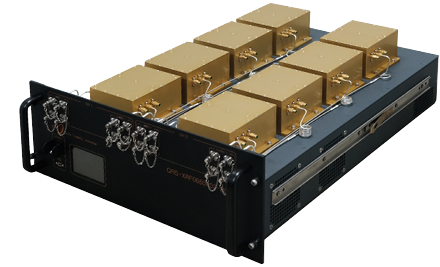

静态加速单元 (5 Unit)
• 8CH, 19" 机架 (4U)
• 温度应力: Up to +200 °C
• 每个 DUT 热电偶 (Thermocouple)
• 电流监测: Up to 2.0 A
• 每个 DUT 支持 5CH-bias
：Bias 1 (3CH): Up to +28 V @ 1.0 A
：Bias 2 (1CH): Up to +50 V @ 2.0 A
：Bias 3 (1CH): -10 V @ 0.1 A
• 每个 DUT 供电 : Up to 100 W

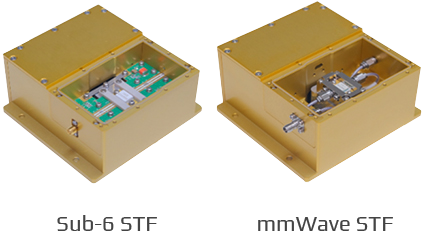

智能测试装置 (Smart Test Fixture)
• 根据不同器件定制化设计：RFIC/MMIC(RFFE, PAM), 无源器件，(Filter, Coupler, Divider), 有源器件 (Amplifier, LNA)
• 内置嵌入式加热器
• 加热供应电源: 220 Vac
• RF Power : Up to 125 W (RF CW 输出功率)
• DC Power: Up to 400 W (5 DC Bias 连接时)
• 尺寸: 120(W)ⅹ115(D)ⅹ64(H) mm
• 重量: 1 kg (2.2 lb) 以下

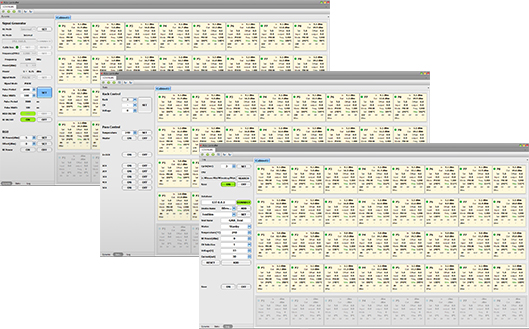

系统操作软件 (Q-map)
• 控制每个 DUT 的加速条件: 温度、RF 信号、电压
• 实时监测: 温度、RF 输入/输出、电流、电压
• 各 DUT RF 输入/输出自动校准

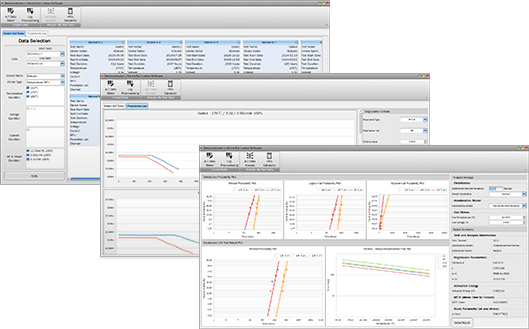

寿命预测软件 (Semega)
• 衰变趋势可视化
• 自动计算每个DUT故障时间
• 可靠性数据概率分布分析: 对数正态分布、Wibull分布、指数分布等。
• 加速寿命测试分析: 活化能、加速系数、用户条件寿命预测
