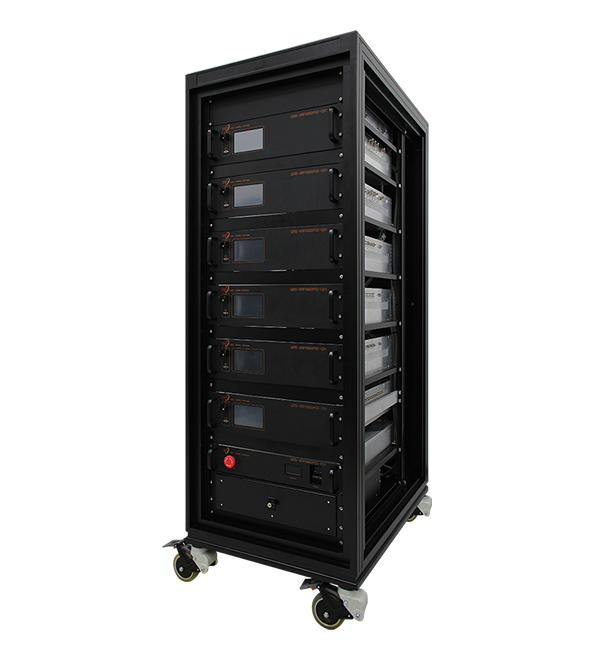

动态加速系统
• RF 信号生成单元 (RGU 5 Units)
• 8CH, 3U 19" Rack Mount
• RF Frequency Range: Sub-6 0.6~6.0 GHz / mmWave 27~32 GHz
• RF Output Power : Up to +33 dBm
• Dynamic Range : 25 dB
• RF Harmonics : ≤-25 dBc
• RF Mode : CW-mode, Pulsed-mode (Optional)
• RF Detection Unit (1 Unit)
• 40CH, 3U 19" Rack Mount
• RF Input Detection Level : Up to +43 dBm
• Cabinet Power : 220 VAC, 30 A, 50/60 Hz
• Cabinet Size : 600 (W)ⅹ900 (D)ⅹ1650 (H) mm

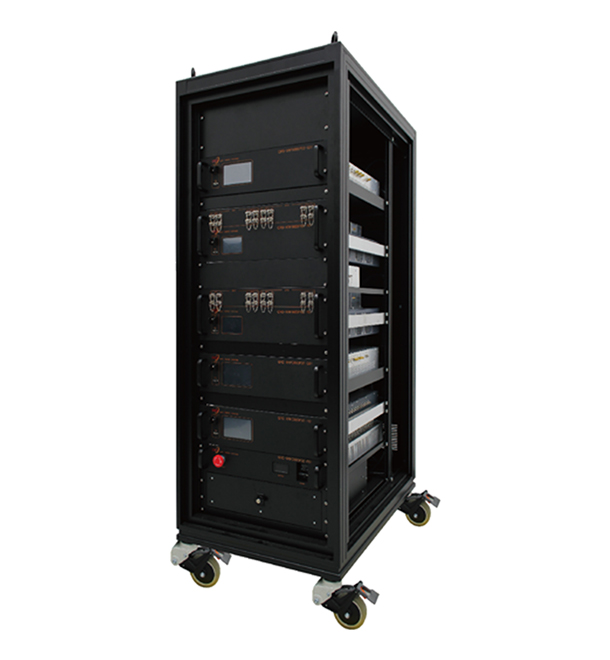

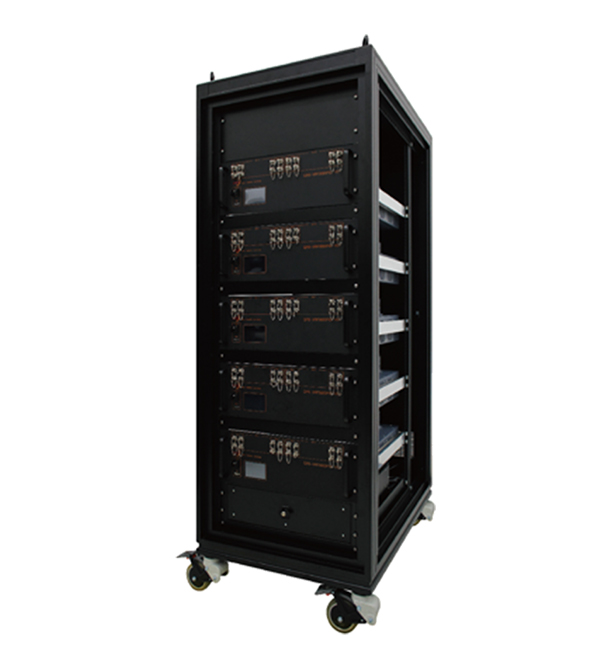

静态加速系统
• Static Acceleration Unit (5 Units)
• 8CH, 4U 19" Rack Mount
• Temperature Stress : Up to +200 °C
• Thermocouple per DUT
• Monitoring Current : Up to 2.0 A
• 5CH-bias Voltage per DUT
- Bias 1 (3CH) : Up to +28 V @ 1.0 A
- Bias 2 (1CH) : Up to +50 V @ 2.0 A
- Bias 3 (1CH) : Variable -10 V @ 0.1 A
• Supply Power per DUT : Up to 100W

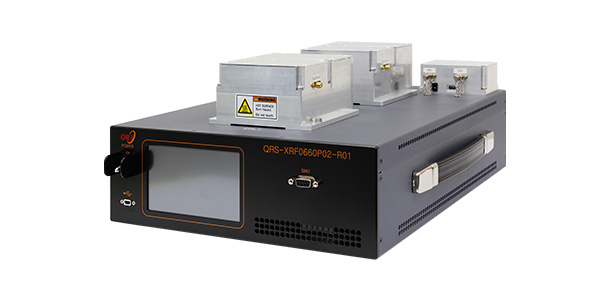

RF 小型桌面系统
QRS-B-P04
• RF Generation Unit
• 1CH, Compact Rack
• RF Frequency Range : 0.3~3.0 /0.6~ 6.0/ 1.0~8.0 GHz
• RF Output Power : Up to +36 dBm
• Dynamic Range : 20 dB
• RF Mode : CW-mode, Pulsed-mode (Optional)
• Static Acceleration Unit
• Temperature, Voltage control
• Supply Power per DUT : Up to 100 W
• 3CH-bias Voltage per DUT
- Bias 1 (1CH) : Up to +50 V @ 150 mA
- Bias 2 (1CH) : Up to +50 V @ 2.0 A
- Bias 3 (1CH) : Variable -5V @ 10 mA
• Temperature Stress per DUT : Up to 200℃
• Size : 300(W) x 400(D) x 100(H) mm
• AC input : 200 ~ 240 VAC, 60 Hz

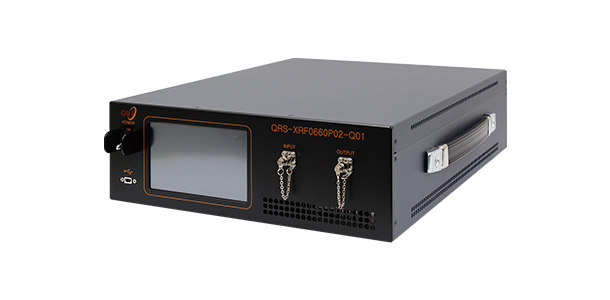

RF 小型基础系统
QRS-BS-P50
• RF Generation Unit
• 8CH, 3U 19" Rack Mount
• 2W 32para Test Set-up with 4-way Divider
• RF Frequency Range : 0.6~2.5 / 2.5 ~6.0 / 6.0~7.2 [GHz]
• RF Output Power : Up to +47 dBm (50W per para)
• Dynamic Range : 10 dB
• RF Mode : CW-mode
• AC input : 200 ~ 240 VAC, 60 Hz

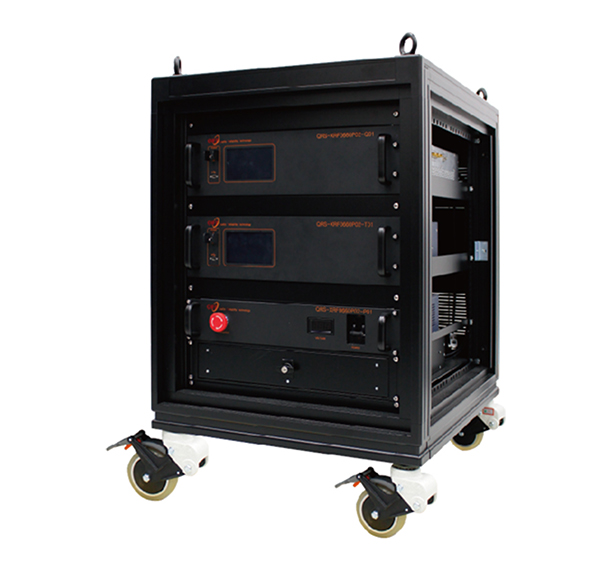

RF 多功能一体机系统
QRS-AO-P04
• RF Generation Unit
• Test DUT 16 para
• RF Frequency Range : 0.6 ~ 7.2 GHz (Customizable)
• RF Output Power : Up to +36 dBm
• Dynamic Range : 25 dB
• RF Mode : CW-mode, Pulsed-mode (Optional)
• RF Detection Unit
• RF Input Detection Level : Up to 43dBm
• Static Acceleration Unit
• Supply Power per DUT : Up to 100 W
• 3CH-bias Voltage per DUT : -5V 1CH, 28V 1CH, 50V 1CH
• Temperature Stress per DUT : Up to 200 ℃
• AC input : 200 ~ 240 VAC, 60 Hz
Software

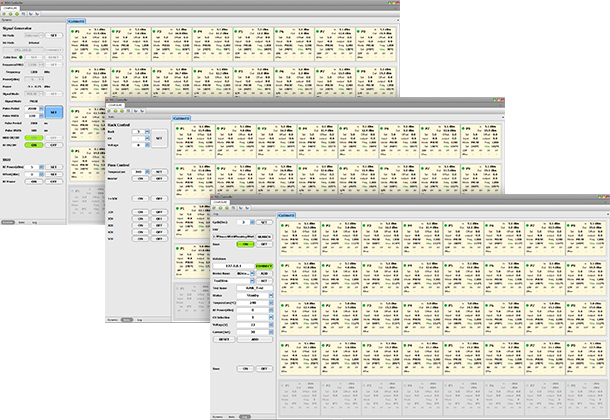

• 系统操作软件 (Q-MAP)
• 控制每个被测器件的加速应力
- 温度、射频、电压
• 实时监测RF相关数据
- 温度、射频输入/输出、电压、电流
• RF 自动校准设置

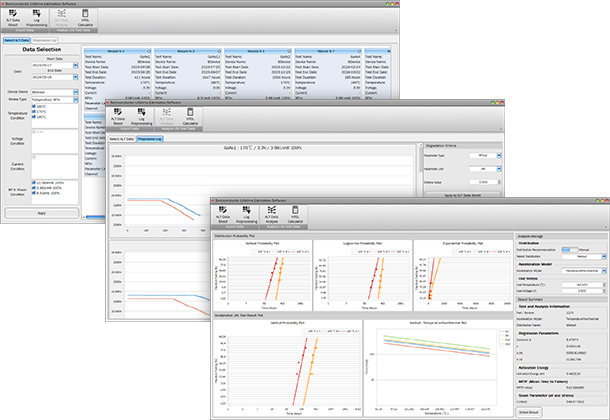

• 寿命预测软件 (Semega)
• 衰变过程可视化
• 自动计算每个DUT故障发生时间
• 可靠性数据的概率分布分析
- 对数正态分布、Weibull、指数分布等
• 加速寿命测试分析
- 活化能、加速因子、用户条件寿命预测
