主控制模块
采用优化 SEE 测试和分析的 FPGA 控制器, 生成高速数字控制和数据线路。
主模块针对各种辐射测试算法的测试生成与结果比对进行了优化设计。
主要特征
• I/O 数字线路: 240 Pint
• I/O 数字电压: 1.1V to 5V 可变
• 模块通信总线: Ethernet
• 应用领域: 内存(DRAM, NAND)、SoC

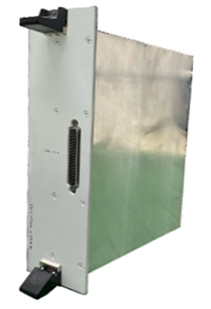

SSD 功能模块 (SSD 专用评估模块)
模块采用基于 CPU 的控制器，对 NVME SSD 产品进行辐射测试。
主要特征
• NVME 支持端口: 1ea
• NVME 电压: 3.0V~3.5V 可变，支持 12V
• 模块通信总线：Ethernet
• 应用领域: M.2、U.2、E.1 SSD
功率半导体功能模块 (功率半导体专用评估模块)
模块采用基于 FPGA 的控制器， 提供用于功率半导体栅极、漏极实时微电流测量及功率半导体功能运行的通信协议。
主要特征
• 模块通信总线: Ethernet
• 应用领域: Power Diode、Power MOSFET、IGBT

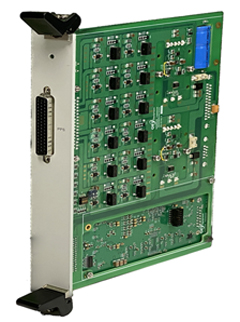

DC 电源模块 (多功能电源模块）
支持可编程的电源管理系统，提供稳定的电源供应和 DUT 电压调节功能。
可测量电压和电流，并控制多个电源输出通道。
主要特征
• 电压控制通道: 2 CH (每个 PPS 分配6个输出通道)
• 电压输出通道: 12 CH
• 电压范围: 0-28V 可变
• 模块通讯总线: Ethernet

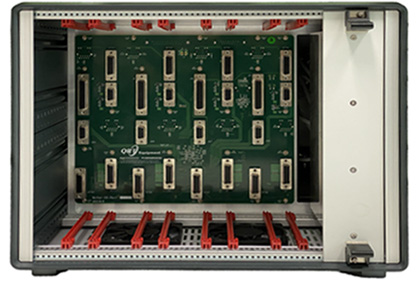

QRS SEE 机框 (Chassis)
作为系统的背板，支持模块的电源控制和管理，系统的冷却装置以及模块的通信总线(Ethernet)。机框支持多个插槽可供选择。
主要特征
• 模块通讯总线: Ethernet
• 多功能电源供应模块Slot: 4ea
• 数字输入/输出模块Slot: 4ea
控制系统
系统整体控制、管理和监控通过远程方式进行，实时管理测试过程中输出的数据。
为获得准确、有效的测试结果，提供定制化的软错误数据分析工具。
主要特征
• 类型: 主图形用户界面，可分析各种 Tool、Vector/测试程序 SDK

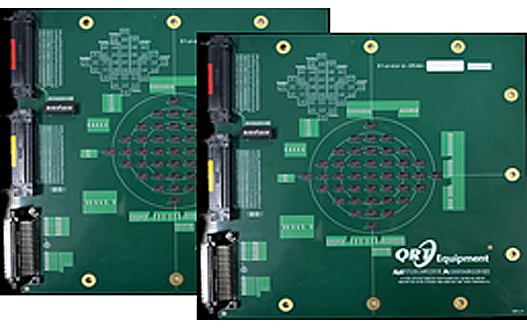

放射剂量板 (Dosimetry)
• 在加速辐射评估过程中，光束通量的精确测量至关重要。
• 我们的剂量测定解决方案，通过先进的算法来提取DUT的固有SER。
• 校正的DUT作为Golden Reference，用于精确的SER评估和分析。
• Bosimetry板可以执行精确的光束Profile测量。
• 使用Dosimetry板，可开启辐射评估的新篇章，具有无与伦比的准确度。

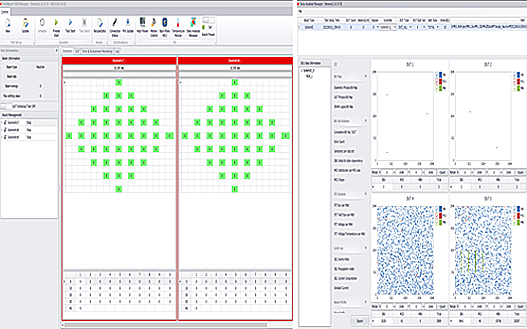

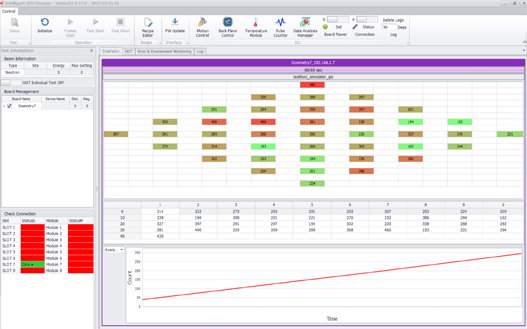

操作软件
• 远程测试流程及运行管理系统
• 针对每个测试条件执行测试算法
• 电压、电流、温度的实时控制及监测
• 实时监测束流通量(beam flux)
• 实时处理测试结果及记录状态

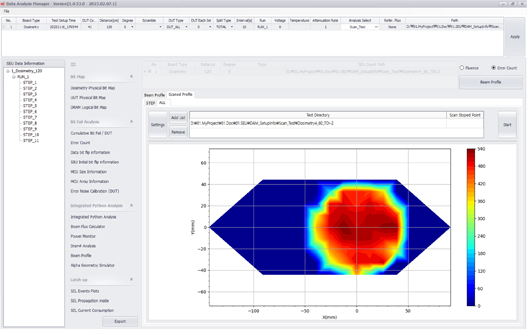

软错误数据分析系统
• 基于行业标准的评估数据分析及认证报告生成
• 构建事件位图并执行各种统计分析，以确保准确性和一致性。
• 高阶分析包括光束Profile数据、弱点、辐射引起的参数降低以及与不同光束和参考DUT的相关系数。
